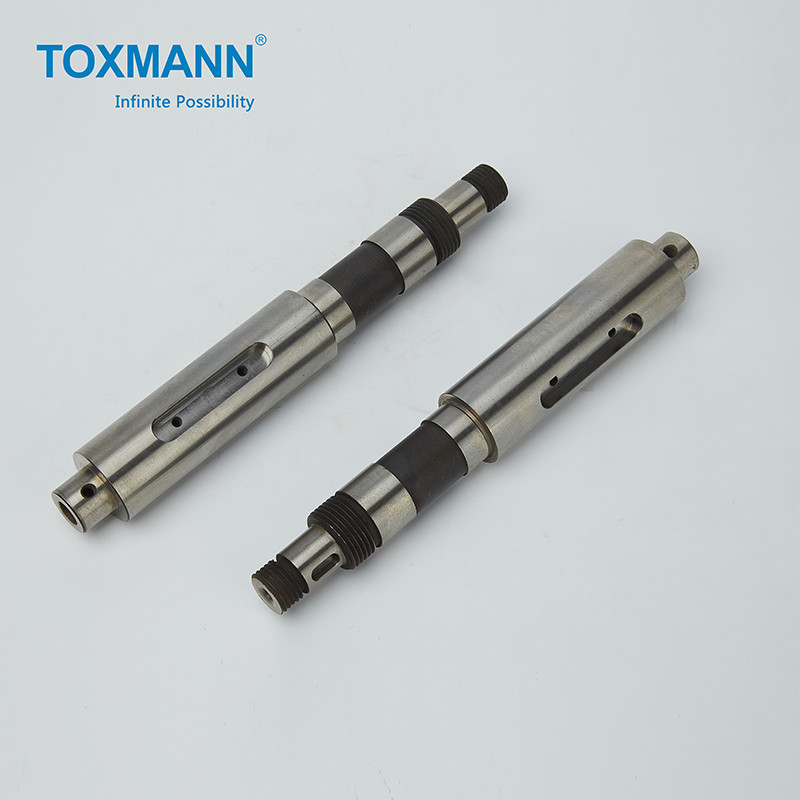

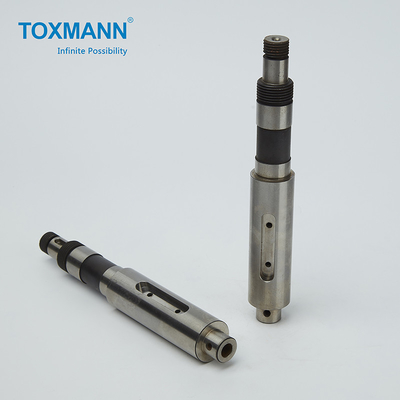

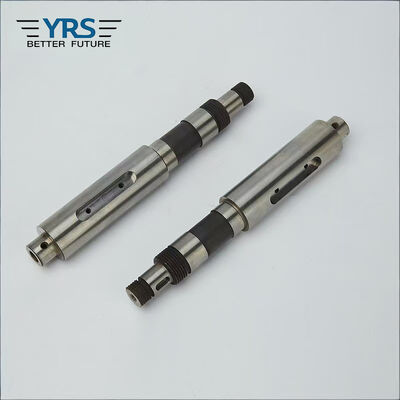

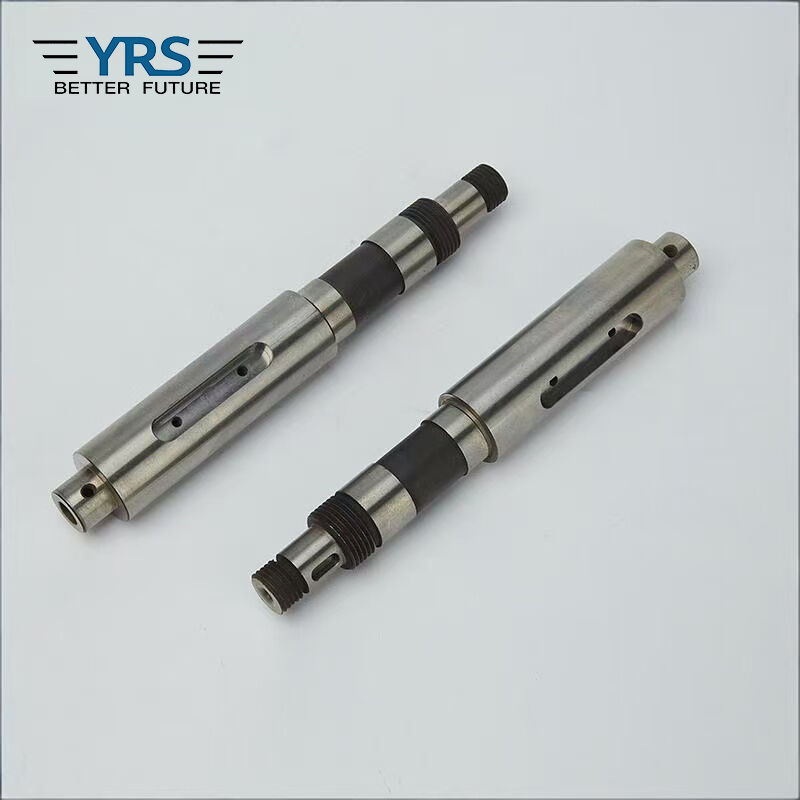

ชิ้นส่วนแม่นยำกลึงอเนกประสงค์

แกนหมุนแม่นยำหมุนชิ้นส่วนกลึง CNC ชิ้นส่วนเครื่องจักรหลักแกน

ข้อมูลบริษัท-Toxmann.pdf

รายการเครื่องประมวลผลและตรวจสอบ.pdf

^{เพลารองรับด้วยตลับลูกปืน และส่วนเพลาที่ทำงานร่วมกับตลับลูกปืนเรียกว่าเพลาก้านเพลาเป็นเกณฑ์มาตรฐานการประกอบของเพลา และโดยทั่วไปต้องมีความแม่นยำและคุณภาพพื้นผิวสูงข้อกำหนดทางเทคนิคโดยทั่วไปจะกำหนดขึ้นตามหน้าที่หลักและสภาพการทำงานของเพลา และมักจะมีรายการต่อไปนี้:}

^{(ก) ความหยาบผิว
โดยทั่วไป ความหยาบผิวของเส้นผ่านศูนย์กลางเพลาที่จับคู่กับส่วนส่งกำลังคือ Ra2.5~0.63μm และความหยาบผิวของเส้นผ่านศูนย์กลางเพลารองรับที่จับคู่กับแบริ่งคือ Ra0.63~0.16μm}

^{(b) ความถูกต้องของตำแหน่งร่วมกัน
ข้อกำหนดด้านความแม่นยำของตำแหน่งของชิ้นส่วนเพลานั้นพิจารณาจากตำแหน่งและหน้าที่ของเพลาในเครื่องจักรเป็นหลักโดยปกติ จำเป็นต้องตรวจสอบให้แน่ใจว่าข้อกำหนด coaxiality ของเจอร์นัลของชิ้นส่วนเกียร์แอสเซมบลีไปยังเจอร์นัลสนับสนุน มิฉะนั้น ความแม่นยำในการส่งของชิ้นส่วนเกียร์ (เกียร์ ฯลฯ) จะได้รับผลกระทบ และเสียงรบกวนจะถูกสร้างขึ้นสำหรับเพลาที่มีความแม่นยำทั่วไป ค่ารันเอาท์ในแนวรัศมีของส่วนเพลาที่เข้าชุดกับวารสารแบริ่งโดยทั่วไปคือ 0.01~0.03 มม. และเพลาที่มีความแม่นยำสูง (เช่น เพลาหลัก) มักจะเป็น 0.001~0.005 มม.}

^{(c) ความแม่นยำทางเรขาคณิต
ความแม่นยำทางเรขาคณิตของชิ้นส่วนเพลาส่วนใหญ่หมายถึงความกลมและความเป็นทรงกระบอกของวารสาร พื้นผิวกรวยด้านนอก รูเทเปอร์มอร์ส ฯลฯ และโดยทั่วไปความคลาดเคลื่อนควรจำกัดอยู่ภายในช่วงพิกัดความเผื่อของมิติสำหรับพื้นผิววงกลมด้านในและด้านนอกที่มีความต้องการความแม่นยำสูง ควรทำเครื่องหมายส่วนเบี่ยงเบนที่อนุญาตบนภาพวาด}

^{(ง) ความแม่นยำของมิติ
ในการระบุตำแหน่งของเพลา วารสารที่ทำหน้าที่เป็นตัวรองรับมักจะต้องการความแม่นยำในมิติสูง (IT5~IT7)ความถูกต้องของมิติของวารสารสำหรับการประกอบชิ้นส่วนเกียร์โดยทั่วไปจะต่ำ (IT6~IT9)}

ข้อมูลสินค้า:

^{Toxmann มีกลุ่มเครื่องกลึง NC ที่มีความแม่นยำสูงและเครื่องกลึงผสมที่นำเข้าจากประเทศญี่ปุ่นและไต้หวันเครื่องกลึง NC ของเราได้รับความชื่นชมอย่างสูงจากลูกค้าของเราในด้านคุณภาพที่มั่นคงและประสิทธิภาพการผลิตที่มีประสิทธิภาพ}

สาขาวิชา:

^{1.อุตสาหกรรมอัตโนมัติ}

^{2.อุตสาหกรรมการสื่อสาร}

^{3.อุตสาหกรรมการทหาร}

^{4.อุตสาหกรรมการบริโภค}
