รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | หมุดแกนแม่พิมพ์ | วัสดุ: | SKD61 |
|---|---|---|---|
| ความแข็ง: | HRC48~52 | ความอดทน: | ±0.005mm |
| แนวตั้ง: | 0.005mm | แอปพลิเคชั่น: | แม่พิมพ์ฉีดพลาสติก, เครื่องมือหล่อขึ้นรูป |
| คุณภาพ: | การตรวจสอบ 100% | การรักษาพื้นผิว: | ขัด, ดีบุก, Ticn, Crn, Dlc |
| แสงสูง: | หมุดแกนแม่พิมพ์ 0.002 มม. หมุดแกนแม่พิมพ์ชุบแข็ง SKD61 Die Punch Pins,Hardened Mold Core Pins,SKD61 Die Punch Pins |
||

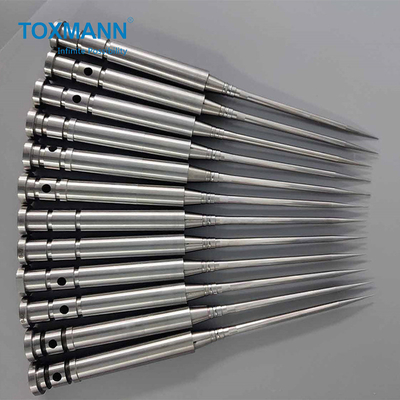

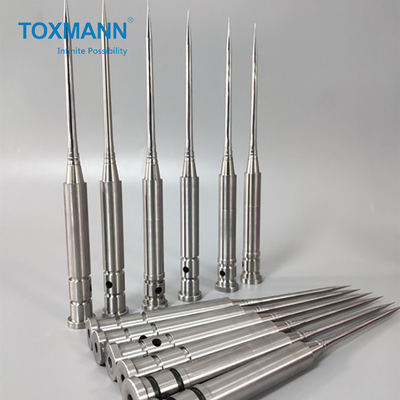

หมุดแกนแม่พิมพ์ SKD61 ชุบแข็ง 0.002 มม. Die Punch Pins สำหรับเครื่องมือพลาสติกทางการแพทย์
รายการเครื่องจักรแปรรูปและตรวจสอบ.pdf
แกนพินใช้เป็นหลักในการขึ้นรูปพลาสติกและการหล่อขึ้นรูปในกรณีส่วนใหญ่ แกนพินจะยึดในแม่พิมพ์พลาสติกและใช้เพื่อสร้างรูปร่างที่ต้องการในส่วนที่ขึ้นรูปหรือหล่อไม่เหมือนกับจุดประสงค์ของอีเจ็คเตอร์พินซึ่งถูกผลักหรือขยายโดยอีเจ็คเตอร์เพลทเพื่อดีดชิ้นส่วนที่หล่อเย็นหรือหล่อออกจากโพรง/แกนการตัดเฉือนแกนพินเป็นส่วนประกอบแยกต่างหากมักจะง่ายกว่า และเพิ่มลงด้าน A หรือด้าน B ของแม่พิมพ์ตามต้องการหมุดแกนบางครั้งใช้ในแม่พิมพ์อลูมิเนียมเพื่อสร้างแกนสูงและบางที่อาจบอบบางเกินไปหากตัดเฉือนจากอะลูมิเนียมจำนวนมากของแม่พิมพ์ในบางการใช้งาน คอร์พินยังใช้สำหรับการดีดชิ้นส่วนออกจากแม่พิมพ์หล่อ
มีพินหลายประเภทที่มีฐานแม่พิมพ์และแม่พิมพ์หล่อแต่ละประเภทได้รับการออกแบบ (ขึ้นอยู่กับประเภทของวัสดุ ความแข็งของแกนและพื้นผิว และการเคลือบ) สำหรับการใช้งานที่แตกต่างกันภายในกระบวนการขึ้นรูปหรือหล่อต้องพิจารณาหลายปัจจัยเพื่อเลือกพินที่ถูกต้องสำหรับแอปพลิเคชันปัจจัยต่างๆ เช่น แบบร่างและพื้นผิวของแก้มยาง ความลึกของผนัง และโครง สามารถเพิ่มโอกาสที่ชิ้นส่วนจะเกาะติดกับแม่พิมพ์ได้การเลือกเรซิ่นอาจส่งผลต่อตำแหน่งหรือขนาดของพินเรซินบางชนิด "เหนียวกว่า" ซึ่งต้องใช้แรงมากขึ้นในการคลายออกจากแม่พิมพ์เรซินที่นิ่มกว่าอาจต้องใช้หมุดมากขึ้นหรือใหญ่ขึ้นเพื่อกระจายแรงและป้องกันการเจาะหรือการเสียดสีของพลาสติกที่ระบายความร้อน
รายละเอียดทางเทคนิค:
ความคลาดเคลื่อนของขนาด: ±0.002 มม
ระยะแกน: 0.005 มม
ความหยาบผิว: Ra0.6
ระยะแนวตั้ง: 0.005 มม
ข้อมูลจำเพาะ:
| ผู้ผลิต | Toxmann High-Tech Co., Limited |
| ชื่อผลิตภัณฑ์ | หมุดแกนแม่พิมพ์ |
| มาตรฐานอุตสาหกรรม | DIN, JIS, AISI, GB |
| ความแข็ง | HRC48-52 |
| วัสดุ | SKD61 |
| การเคลือบผิว | TiN, TiCN, AlTiN, ไนไตรดิ้ง |
| ความหยาบ | RA0.6 |
| ควบคุมคุณภาพ | เครื่องทดสอบความแข็ง, คาลิปเปอร์, เครื่องวัดระยะสูง, CMM, โปรเจคเตอร์, องค์ประกอบกำลังสอง |
| เครื่องแปรรูป | เครื่องกลึง CNC, เครื่องเจียร OD |
| บริการอื่นๆ | ODM และ OEM, ข้อกำหนดที่กำหนดเอง, การสื่อสารแบบหนึ่งต่อหนึ่ง, ตัวอย่างฟรี |
| ขั้นตอนการสั่งซื้อ |
การสอบถามลูกค้า (ให้แบบ 2D หรือ 3D) → Toxmann เสนอราคาและระยะเวลาดำเนินการ → คำสั่งซื้อที่ออกโดยลูกค้า → ขั้นสูง 50% การชำระเงิน → จัดเตรียมการผลิต → ผ่าน QC → การบรรจุและจัดส่งหลังจากได้รับการชำระเงินคงเหลือ |
Toxmann มีความสามารถในการบดที่แข็งแกร่ง:
| เครื่องบด Toxmann | |
| แบรนด์ | ไวได, WANPAN, HOUTMAN |
| ระดับความแม่นยำ | PG: ±0.001 มม., RA0.4 |
| เครื่องเจียรผิว: ±0.005มม., RA0.8 | |
| เครื่องเจียร NC และ OD: ±0.001 มม., RA0.4 | |
| จำนวนทั้งหมด | 21 |
| คุณสมบัติ | 1. ความแม่นยำของเครื่องจักรสูงและคุณภาพที่มั่นคงในการประมวลผล |
| 2. เหมาะสำหรับการแปรรูปชิ้นส่วนที่ซับซ้อนและมีรูปร่าง | |
| 3. อำนวยความสะดวกในการผลิตจำนวนมาก | |
ช่วงธุรกิจของ Toxmann:
ความสามารถในการผลิตและการตรวจสอบในวัสดุเหล็ก สแตนเลส ทังสเตน อะลูมิเนียม และทองแดงสำหรับชิ้นส่วนแม่พิมพ์ที่มีความแม่นยำ พินโพรง พินแกน เจาะ ปลอกกระทุ้ง ชิ้นส่วนเครื่องจักรกลซีเอ็นซี ฯลฯ
บริการ:การกลึง CNC, การกัด CNC, การประมวลผล EDM, การตัดลวด, การเจียร OD, การเจียร ID, การเจียรผิว, การเจียรเกลียว, การขัด ฯลฯ
ค่านิยมหลักและวัฒนธรรมองค์กร:
ปรัชญาการดำเนินธุรกิจ:
1. คุณภาพคือจิตวิญญาณขององค์กร
2. ราคาที่แข่งขันได้คือข้อได้เปรียบของเรา
3. บริการที่กระตือรือร้นเป็นหลักของเรา
4. นวัตกรรมคือการแสวงหานิรันดร์ของเรา
วัตถุประสงค์คุณภาพ:
1. อัตราการยอมรับตัวอย่างถึง 100%
2. อัตราที่เหมาะสมของผลิตภัณฑ์สำเร็จรูปถึง 100%
3. อัตราการจัดส่งตรงเวลาถึง 100%
ภารกิจของเรา:
1.เสริมสร้างการบริหารจัดการและสร้างความพึงพอใจให้กับลูกค้า นักลงทุน ซัพพลายเออร์ และพนักงานอย่างต่อเนื่อง
2. เพิ่มขีดความสามารถทางนวัตกรรมและนำไปสู่การพัฒนาที่ยั่งยืน
1. คุณภาพของผลิตภัณฑ์ที่ดีที่สุดและราคาที่แข่งขันได้มากที่สุด
2. ช่างเทคนิคที่มีประสบการณ์ในการผลิต
3. เครื่องประมวลผลระดับสูงและเครื่องมือตรวจสอบ
4. การออกแบบและการผลิตที่กำหนดเอง
5. บริการหลังการขายและบริการหลังการขายที่ดีเยี่ยม
คำถามที่พบบ่อย:
Q1: แกนหลักในการขึ้นรูปคืออะไร?
แกนพินใช้ในการขึ้นรูปพลาสติกและแม่พิมพ์หล่อพวกมันเป็นองค์ประกอบคงที่ที่ใช้เพื่อสร้างช่องว่างโดยให้รูปร่างที่ต้องการในส่วนที่หล่อหรือหล่อการตัดเฉือนแกนพินเป็นองค์ประกอบแยกต่างหากมักจะง่ายกว่า และเพิ่มลงในด้าน A หรือด้าน B ตามต้องการ
Q2: แกนในแม่พิมพ์คืออะไร?
แกนกลางคือเม็ดทรายที่ขึ้นรูปล่วงหน้า ผูกมัด ใส่ลงในแม่พิมพ์เพื่อสร้างรูปร่างภายในของการหล่อหรือส่วนหนึ่งของการหล่อที่ไม่สามารถสร้างรูปร่างตามรูปแบบได้แกนมักใช้เพื่อสร้างส่วนกลวงหรือโพรงในการหล่อ
Q3: ดายกับพั้นช์ต่างกันอย่างไร?
ตอบ: ระหว่างการขึ้นรูปโลหะแผ่น อาจใช้สองส่วนที่แตกต่างกันส่วนหนึ่งเรียกว่าหมัดทำหน้าที่ยืดและดัดหรือแบล็กกิ้ง ส่วนอีกส่วนเรียกว่าบล็อกดายยึดชิ้นงานอย่างแน่นหนาและให้การดัดยืดหรือการตัดกระดาษที่คล้ายกัน
Q4: ไดพั้นช์ทำงานอย่างไร?
ตอบ: การทำงานของ Punch & Die ใช้ชิ้นส่วนโลหะแข็ง ซึ่ง “Punch” จะอยู่แนวตั้งเหนือ “Die”Die สอดคล้องกับขนาดและรูปร่างของ Punch และยึดไว้ใต้ Punch โดยตรงโดยปกติแล้ว Punch จะถูกขับเคลื่อนด้วยไฮดรอลิกเพื่อให้ตรงกับ Die
Q5: แม่พิมพ์มีกี่ประเภท?
A: แม่พิมพ์ผสมใช้สำหรับการดำเนินงานที่เกี่ยวข้องกับการดำเนินงานมากกว่าหนึ่งรายการในสถานีงานข้อแตกต่างที่สำคัญระหว่างแม่พิมพ์ผสมและแม่พิมพ์ผสมคือ ในแม่พิมพ์เหล่านี้ การตัดจะรวมกับการดัดหรือการวาด ดังนั้นชื่อ "แม่พิมพ์ผสม"
Q6: พั้นช์ดายทำมาจากอะไร?
A: Punch tooling (punch and die) มักทำจากเหล็กชุบแข็งหรือทังสเตนคาร์ไบด์แม่พิมพ์ตั้งอยู่ที่ด้านตรงข้ามของชิ้นงานและรองรับวัสดุรอบๆ ขอบของรู และช่วยในการกำหนดแรงเฉือนเพื่อให้คมตัดสะอาดขึ้น...
